盲孔滚扎头镜面滚压工具



滚压刀简介

滚压刀能在常温下利用金属的塑性变形,使工件表面的微观不平度辗平从而达到改变表层结构、机械特性、形状和尺寸的目的. 无论用何种金属加工刀具加工,在零件表面总会留下微细的凸凹不平的刀痕,出现交错起伏的峰谷现象。滚压刀是利用机械挤压的原理,获得光洁如镜的金属表面的一种机械无切削的塑性加工方法。

它是一种压力光整加工,是利用金属在常温状态的冷塑性特点,利用滚压刀具对工件表面施加一定的压力,使工件表层金属产生塑性流动,填入到原始残留的低凹波谷中,而达到工件表面粗糙值降低。由于被滚压的表层金属塑性变形,使表层组织冷硬化和晶粒变细,形成致密的纤维状,并形成残余应力层,硬度和强度的提高,从而改善了工件表面的耐磨性、耐蚀性和配合性。滚压是一种无切削的塑性加工方法 ,因此这种方法可同时达到光整加工及强化两种目的,是磨削、车削无法做到的。

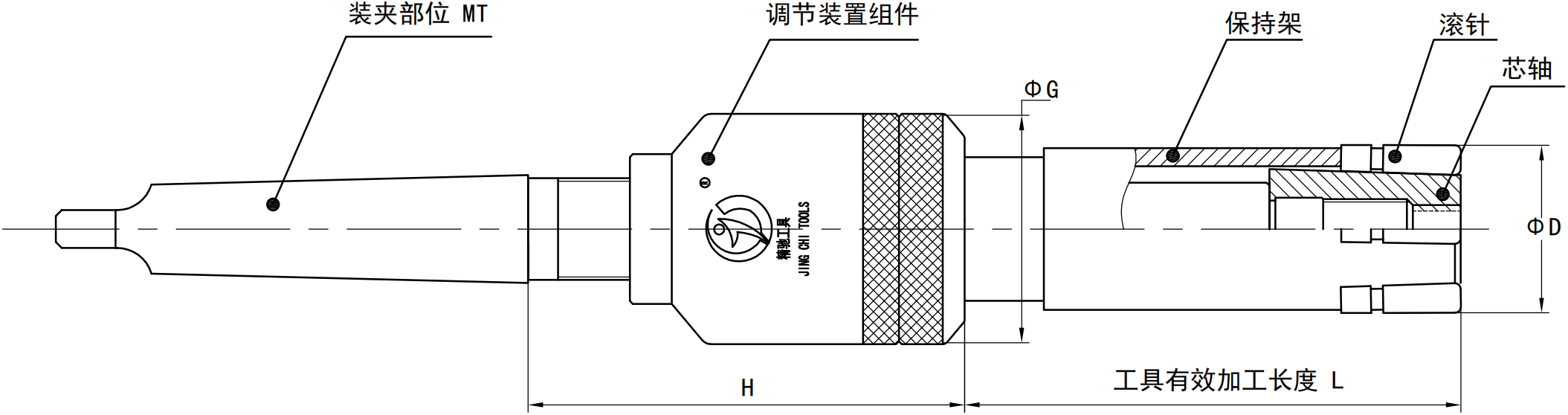

 产品图纸





内孔用镜面滚压工具,使用盲孔的加工。加工孔径Φ6-200mm为标准规格,接受非标定制。



工具选配参数


工具型号 调节组件型号、
直径及调节范围
最大有效加工长度L 可选配柄 /H
ΦD ΦG 通孔/盲孔 A B C D 直柄 H 锥柄 H
Φ4.5-Φ5
(仅通孔)
HA0
30
-0.05/+0.15
无盲孔
50 80 _ _ Φ12*40

Φ16*40

78 MT2

68
Φ6-Φ8 -0.05/+0.25
-0.05/+0.25
100 _
Φ9-Φ11 -0.05/+0.4
-0.05/+0.4
130
Φ12-Φ16 HA1
35
-0.1/+0.5
-0.05/+0.5
Φ17-Φ19 60 90 110 140
Φ20-Φ25 HA2
39
-0.1/+0.5 70 100 120 150 88 78
Φ26-Φ39 80 130 180 230 Φ12*40
Φ16*40
Φ20*50
MT2
MT3
MT4
Φ40-Φ45 0/+0.5 150 200 250 300
Φ46-Φ68 HA3/45 160 210 260 310 100 88
Φ70-Φ200 -0.1/+0.5
0/+0.5
_ _ MT3/4/5 95

                注:孔径Φ26-68的滚压刀有效加工长度从B档开始柄部标配MT3,如需其他型号规格需定做。加工孔径Φ40以上的滚压刀,由于调节组件的外径比加工孔径小,可通过加长柄部尺寸的方法增加加工长度。
